河北树脂砂生产线-树脂砂工艺经由振动落砂、主打产品磁选、振动破碎、二级磁选、脱膜、沸腾冷却、砂尘分离等一系列的设备处理,再通过提升机进入砂库备用,砂库下方配置连续式双臂混砂机,进行芯砂或铸件的型砂混制(还可根据工况配备移动式混砂机)。
河北树脂砂生产线-5吨/小时树脂砂生产线 技术参数:
型号 名称 数量 电机功率 主要参数
Y337T 磁选皮带机 1台 2.2KW 磁辊直径Φ380
S566 震动破碎再生机 1台 3.7KW 生产率5-8T/h 脱膜率5.5%
S525 离心转子再生机 1台 2×4KW 激振力50KN 生产率5-8T/h

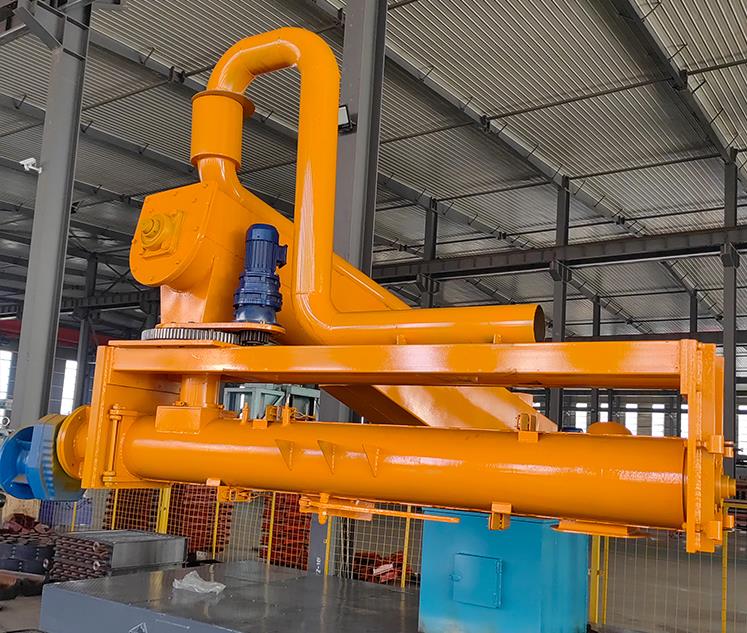

S245 单臂移动连续式混砂机 1台 5.5KW 生产率5-6T/h 出砂口离地高度1.2米
Y3716 斗式提升机 3台 3×2.2KW 提升率8-10m?/h
DMFC64 脉冲反吹式除尘器 1台 7.5KW 布袋64条
处理风量12000m3/h
砂库 1台 存储量10.5m3
全套电控气控系统 1套
河北树脂砂生产线使用覆膜砂设备出产当中需要注意哪些事项:
1、要定期进行除尘防尘工作,树脂砂生产线定期检修除尘器的运作是否正常,替换破损或许使用时间过长的除尘布袋。避免灰尘过多影响覆膜砂设备产制品的质量。
2、添加旧砂使用率,树脂砂生产线旧覆膜砂再生展现了以资源的使用和循环,下降铸造残留,使旧砂变成原材料,实现循环使用,下降旧砂对环境的污染,同时还能节省原材料。增强粘接强度,下降酚醛树脂用量。
3、注意环境温度:再生砂二氧化硅硅氧键活跃度变强,使酚醛树脂的包覆特性增强,从而增强砂与树脂的粘接,避免铸造件夹渣。调节好覆膜砂设备出产的环境温度,可添加出产率,下降砂模受损和铸造短缺,又可下降树脂加入量,节省本钱,下降环境污染。
树脂砂再生过程分三个阶段:1、预处理阶段,包括落砂、磁选、破碎、及筛分等工序,使砂净化和散粒化;2、再生处理阶段;3、后处理阶段,包括分级和砂温调节等。
河北树脂砂生产线的构成:
1、落砂系统: 主要包括落砂机、震动输送机、磁选机、斗提机、砂斗上料位。
2、破碎系统: 主要包括砂斗下料位、振动给料机、破碎机、冷却分离机、提升机、砂库上料位。
3、再生系统: 主要包括砂库下料位、磁选机、再生机、风选机、斗提机、砂库上料位。
4、砂调系统: 主要包括砂温调节器、冷却塔风机、循环水泵、斗提机、温控仪等。
5、气送系统: 主要包括砂库闸门、罐闸门、发送阀、增压器、截止阀等。
河北树脂砂生产线操作注意事项:
1、落砂机严禁频繁起动和制动,间隔周期应大于5min,否则制动变压器易烧。
2、严禁振动电机周围堆积热砂,落砂后的热砂应及时清理,否则电机无法散热易损坏。
3、落砂后的热砂应及时运走,严禁在砂斗内储存热砂。
4、落砂速度与输送速度要相匹配。当落砂量大于输送量时,输送式落砂机输送设备会向外溢砂; 底落式落砂机下方受料斗会把落砂机托起使落砂机无减振损坏振动体或受料斗。
5、落砂系统所有设备必须启动完后,才能启动落砂机。
6、在落砂机没启动之前严禁加砂。
7、落砂机和振动输送槽的偏心振动机构要及时注油,每15天注油一次,每三个月清洗更换新润滑脂。电机要半年对轴承更换润滑脂一次。
8、启动顺序是先开鼓风机再开振动电机,停车时应先停振动电机再停鼓风机。这样可避免砂子过多的掉入气室中。
